三轴、四轴和五轴联动加工零件变斜角面的常用方法
如今三轴、四轴联动加工同样，五轴联动加工核心在ABC三个旋转轴上选在其中2个，可以是AB、AC、BC。因为五轴加工核心旋转轴比四轴加工中心多一个，因此，五轴CNC加工核心能加工的产品工件，三轴、四轴加工核心不一定能加工，而三轴、四轴CNC加工中心能加工的产品工件五轴加工核心则是可以加工的。

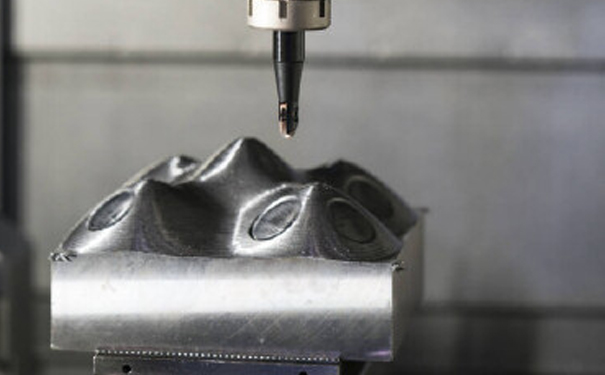

五轴联动加工
由此，零件变斜角面的加工方法常用的加工方法如下：
1.对曲率变化较大的变斜角面，用四轴联动加工难以满足加工要求，最好用X、Y、Z、A和B（或C轴）的五轴联动加工数控铣床，以圆弧插补方式摆角加工。
2.对曲率变化较小的变斜角面，选用z、Y、Z和A的四轴联动的数控铣床，采用立铣刀（但当零件斜角过大、超过机床主轴摆角范围时，可用角度成形铣刀加以弥补）以插补方式摆角加工。加工时，为保证刀具与零件型面在全长上始终贴合。
3.采用三轴联动数控机床两坐标联动，利用球头铣刀和鼓形铣刀，以直线或圆弧插补方式进行分层铣削加工，加工后的残留面积用钳修方法清除。由于鼓形铣刀的鼓径可以做得比球头铣刀的球径大，所以加工后的残留面积高度小，加工效果比球头铣刀好。
